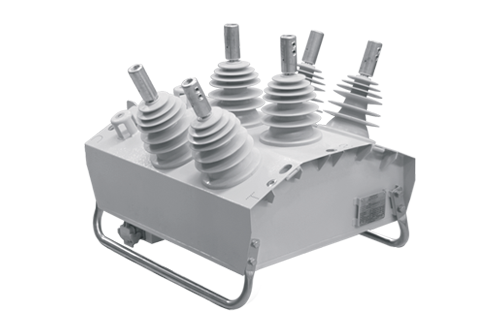

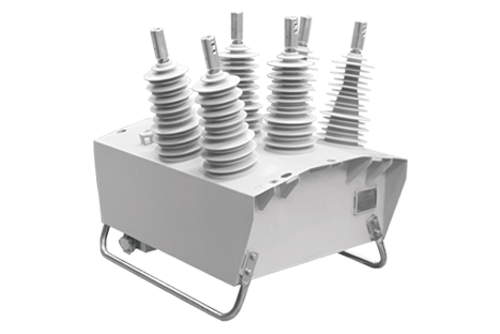

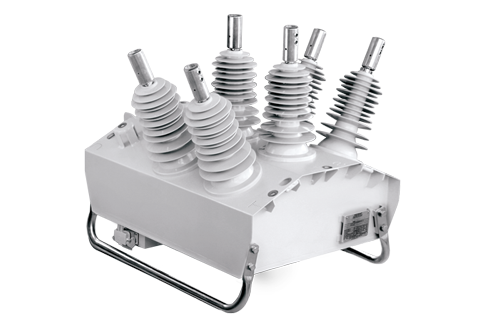

Реклоузеры серии OSM трехполюсного исполнения предназначены для использования на воздушных линиях электропередачи, а также в распределительных подстанциях для всех классов напряжения до 38 кВ.
Продукт поставляется в комплекте со шкафом управления RC. Шкаф управления RC10 обеспечивает все функции защиты, регистрации данных и связи в одном устройстве. Реклоузер OSM предназначен для использования в качестве автономного устройства, легко интегрирующегося в системы автоматизации и дистанционного управления за счет встроенных функций связи.
Продукт прошел всесторонние типовые испытания в независимых лабораториях, что позволяет гарантировать надежность и длительный срок эксплуатации даже в самых суровых климатических условиях. Это единственный в мире реклоузер с изоляцией из твердого диэлектрика и контролём отвода газов дугового разряда.
Трехполюсные реклоузеры OSM оснащены вакуумными камерами, находящимися в полюсах с изоляцией из твердого диэлектрика, помещенными в корпус из нержавеющей стали, в котором предусмотрен отвод газов в случае дугового короткого замыкания внутри выключателя. Это обеспечивает максимальный срок эксплуатации и полную изоляцию конструкции в долговечном корпусе.
Напряжение измеряется на всех шести вводах, а ток — в каждой из трех фаз реклоузера с помощью ёмкостных датчиков напряжения и трансформаторов тока.
Каждый полюс реклоузера приводится в действие отдельным приводом. В трехфазных устройствах электромагнитные приводы механически связаны общим синхронизирующим валом, что позволяет гарантировать синхронное срабатывание всех фаз. Контакты реклоузера фиксируются во включенном положении с помощью магнитной защелки. В каждом электромагнитном приводе используется одна отдельная катушка.
Отключение реклоузера можно вызвать механически с помощью кольца механического отключения в основании корпуса, приводимого в действие изолирующей штангой. На указателе положения главных контактов», также расположенном в основании корпуса, разомкнутому состоянию контактов соответствует зеленый «0», а замкнутому — красный «I» . Положение главных контактов реклоузера также отслеживается микропереключателями, подключенными к электронике в шкафу управления. Коммутационный блок не содержит элементов активной электроники что значительно повышает уровень надежности устройства.
Изоляция высоковольтных вводов главной цепи выполнена из силиконового эластомера, устойчивого к ультрафиолетовому излучению. Высоковольтные вводы представляют собой проходные изоляторы c кабельными зажимами для подключения к линии. Кабельные зажимы могут поставляться либо в виде трубчатых наконечников для кабелей сечением до 260 мм2, либо в виде плоских наконечников стандарта NEMA с двумя отверстиями.
Срабатывание электромагнитных приводов обеспечивается за счет энергии, запасенной в заряженных конденсаторах, расположенных в шкафу управления RC10. У основания корпуса коммутационного модуля расположена паспортная табличка, на которой нанесены номинальные параметры реклоузера в соответствии со стандартом ANSI C37.60. На боковой поверхности корпуса расположена шпилька для заземления.
| Тип реклоузера | OSM15-16-800-310 | OSM27-12-800-310 | OSM38-12-800-300 |
|---|---|---|---|
| Токоизмерительная аппаратура | Три трансформатора тока | Три трансформатора тока | Три трансформатора тока |
| Аппаратура измерения напряжения | Шесть датчиков напряжения | Шесть датчиков напряжения | Шесть датчиков напряжения |
| Тип шкафа управления | RC 10 | RC 10 | RC 10 |
Защита
- 4 независимых группы уставок защиты
- Направленная токовая защита и защита от замыкания на землю
- Защита от обрыва фазы по току обратной последовательности
- Элемент защиты по напряжению
- Защита минимального напряжения по фазным напряжениям (ЗМН1)
- Защита минимального напряжения по линейным напряжениям (ЗМН2)
- Защита минмального напряжения при потере питания (ЗМН3)
- Защита от провалов напряжения (ЗМН4)
- Защита от повышения напряжения по фазным напряжениям (ЗПН1)
- Защита от повышения напряжения по линейным напряжениям (ЗПН2)
- Защита от смещения нейтрали (ЗПН3)
- Защита от повышения напряжения обратной последовательности (ЗПН4)
- Автоматическая частотная разгрузка (АЧР)
- Защита от повышения частоты (ЗПЧ)
- Контроль напряжения повторного включения
- Автоматическое повторное включение (АПВ)
- Режим «Работа на линии»
- Защита от гармоник и мониторинг
- Продвинутая автоматизация
- Программируемая логика
- Осциллография
- Контроль качества электроэнергии
ШКАФ УПРАВЛЕНИЯ RC10
Шкаф управления RC10 обеспечивает следующие виды защит и автоматики в одном комплекте: направленную максимальную токовую защиту, защиту от замыкания на землю и чувствительную защиту от замыкания на землю, функцию автоматического повторного включения (АПВ), аппаратуру измерения текущих параметров, журнал регистрации событий, журнал изменения данных, журнал изменения нагрузки, и дистанционный терминал (RTU) для удаленного управления.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ NOJA POWER
Программные средства для настройки, управления и контроля.
